So funktioniert die Steuerung Ihres Whirlpools

Outdoor Spas von DenForm sind je nach Ausstattung und Funktionen des Whirlpools mit drei verschiedenen Steuerungen – auch CPU-Systeme genannt – erhältlich.

Nachfolgend finden Sie eine Anleitung für die drei verschiedenen Balboa-Displays. Balboa ist ein prominenter Zulieferer. Das US-amerikanische Unternehmen arbeitet mit DenForm Lux im Bereich der Whirlpool-Steuerungen zusammen.

Die drei verschiedenen Bedienelemente an DenForm-Whirlpools sind durch das Aussehen und die Größe des Displays unterscheidbar. Größe und Aussehen hängen ganz davon ab, welchen Outdoor-Whirlpool mit welcher Ausstattung Sie haben. Sehen Sie sich hier die verschiedenen luxuriösen Whirlpool-Modelle für den Außenbereich an.

Direkte Funktionen des Displays

TEMP

Nach manuellem oder automatischem Abschalten der Startfunktion zeigt das Display kurz die eingestellte Wassertemperatur an, danach wechselt es auf „-----“.

Wenn nach ca. 2 Minuten Wasser durch die Heizung fließt, wechselt die Anzeige auf die aktuelle Wassertemperatur und die Heizung startet bei Bedarf.

Das Display zeigt permanent die zuletzt gemessene Wassertemperatur an.

Hinweis: Die zuletzt gemessene Wassertemperatur ist nur relevant, wenn die Filterpumpe mindestens 2 min. gelaufen ist.

Drücken Sie die COOL- oder WARM-Taste einmal, um die eingestellte Badtemperatur anzuzeigen. Für jeden zusätzlichen Druck wird die Temperatur um 0,5 °C gesenkt oder erhöht. Die Temperaturen können zwischen 26 ℃ und 40 ℃ eingestellt werden.

Nach 3 Sekunden schaltet das Display automatisch wieder auf die aktuelle Wassertemperatur um. Wenn eine Erwärmung erforderlich ist, leuchtet die rote COOL-LED nach einigen Sekunden auf. Die LED blinkt dann 90 Sekunden lang schnell und leuchtet danach konstant, bis die eingestellte Temperatur erreicht ist.

JETS

Drücken Sie einmal die JETS-Taste, um die Massagepumpe zu starten. Drücken Sie erneut, um die Pumpe zu stoppen. Das System verfügt über einen eingebauten Abschalttimer, der die Pumpe 15 Minuten nach dem Start automatisch abschaltet. Dies geschieht u.a. damit der Whirlpool nicht unnötig läuft.

Die LED an der JETS-Taste leuchtet, wenn die Massagepumpe aktiviert ist.

HELL

Drücken Sie die LIGHT-Taste einmal, um das Licht einzuschalten. Drücken Sie erneut, um das Licht auszuschalten. Das System verfügt über einen eingebauten Off-Timer, der das Licht 4 Stunden nach dem Einschalten automatisch ausschaltet.

Indirekte Funktionen des Displays

Auswahl des Filterprogramms

Das gewünschte Filterprogramm wird durch einmaliges Drücken von COOL und anschließendes Drücken der LIGHT-Taste ausgewählt. Wiederholen Sie diesen Vorgang, um zwischen den 3 verschiedenen Programmen zu wechseln.

Standardprogramm: Das System führt die eingestellte Anzahl von Filterzyklen durch. Zusätzlich werden die Filterpumpe und die Heizung ständig eingeschaltet, um die gewünschte Wassertemperatur zu halten. Display zeigt nach Programmwechsel kurz „St“ an.

Sparprogramm: Das System führt die eingestellte Anzahl an Filterzyklen durch. Die Heizung schaltet sich nur während des Filterzyklus ein und nur, wenn die Wassertemperatur unter dem gewünschten Wert liegt. Display zeigt permanent "Ec", wenn die Temperatur zu niedrig ist. „Ec“ ändert sich mit der Wassertemperatur, sobald das Wasser den gewünschten Füllstand erreicht hat.

Ruheprogramm: Das System führt die eingestellte Anzahl von Filterzyklen durch. Die Heizung schaltet sich nur während des Filterzyklus ein und sie schaltet sich nur ein, um eine Temperatur von 11 ℃ unter dem eingestellten Wert zu erreichen. Anzeige zeigt "SL".

Die Filterpumpe

Die Filterpumpe startet:

Wenn das System die Wassertemperatur prüft

Wenn das System einen Filterzyklus durchführt

Wenn das System das Wasser erwärmen muss

Sobald das System den Frostschutz aktiviert hat

Wenn eine Massagepumpe oder ein Gebläse aktiviert wird

Einstellung des Filterzyklus

Die Filterpumpe und das Ozon Clean System werden während eines Filterzyklus aktiviert. Zu Beginn jedes Filterzyklus werden alle Pumpen aktiviert.

Das System erstellt am Stromanschluss eine Tag- und Nachtzeitzone. Jede Zeitzone dauert 12 Stunden und die erste Tageszone beginnt 6 Minuten nach dem Einschalten der Stromversorgung. Die erste Nachtzone beginnt 12 Stunden später.

Die Länge jedes Filterzyklus kann von 2 bis 12 Stunden pro programmiert werden. Zeitzone (die Standardeinstellung für den Filterzyklus ist 2 Stunden (Display zeigt F2)).

F2 = 2 Stunden 2 mal pro. Tag

F4 = 4 Stunden 2 mal pro. Tag

F6 = 6 Stunden 2 mal pro. Tag

F8 = 8 Stunden 2 mal pro. Tag

FC = 12 Stunden 2 mal pro. Tag (FC = Filterkonstante)

Drücken Sie COOL gefolgt von JETS, um mit der Programmierung der Filterzyklen des Whirlpools zu beginnen. Drücken Sie COOL / WARM, um die Länge jedes Filterzyklus zu ändern. (F2-FC erscheint auf dem Display). Drücken Sie JETS, um Ihre Auswahl zu bestätigen.

Direkte Funktionen des Displays

Nach manuellem oder automatischem Abschalten der Startfunktion zeigt das Display kurz die eingestellte Wassertemperatur an, danach wechselt es auf „-----“. Wenn nach ca. 2 Minuten Wasser durch die Heizung fließt, wechselt das Display, zeigt die aktuelle Wassertemperatur und die Heizung startet ggf. Das Display zeigt ständig die zuletzt gemessene aktuelle Wassertemperatur an.

Hinweis: Die zuletzt gemessene Wassertemperatur ist nur relevant, wenn die Filterpumpe min. 2 Minuten läuft.

Drücken Sie die COOL- oder WARM-Taste einmal, um die eingestellte Badetemperatur einzustellen. Für jeden zusätzlichen Druck wird die Temperatur um 0,5 °C gesenkt oder erhöht.

Es gibt 2 Temperaturbereiche: High Range, was durch einen Pfeil nach unten im Display angezeigt wird, wo die Temperatur zwischen 26 ℃ und 40 ℃ eingestellt werden kann. Und Low Range, der durch einen Pfeil nach oben im Display angezeigt wird, wo die Temperatur zwischen 10 ℃ und 26 ℃ eingestellt werden kann.

Nach 3 Sekunden schaltet das Display automatisch wieder auf die aktuelle Wassertemperatur um. Wenn eine Erwärmung erforderlich ist, leuchtet die HEAT-LED nach einigen Sekunden auf. Die LED blinkt dann 90 Sekunden lang schnell und leuchtet danach konstant, bis die eingestellte Temperatur erreicht ist.

Jets 1

Drücken Sie einmal die Taste JETS 1, um die Massagepumpe zu starten. Drücken Sie erneut, um die Pumpe zu stoppen. Das System verfügt über einen eingebauten Abschalttimer, der die Pumpe 15 Minuten nach dem Start automatisch abschaltet.

Die LED an der Taste JETS 1 leuchtet, wenn die Massagepumpe aktiviert ist.

JETS 2

Drücken Sie einmal die Taste JETS 2, um die Massagepumpe zu starten. Drücken Sie erneut, um die Pumpe zu stoppen. Das System verfügt über einen eingebauten Abschalttimer, der die Pumpe 15 Minuten nach dem Start automatisch abschaltet.

Die LED an der Taste JETS 2 leuchtet, wenn die Massagepumpe aktiviert ist.

JETS 3 / Gebläse (Nur Modelle mit Gebläse)

Drücken Sie die Taste JETS 3 / Blower einmal, um die Massagepumpe 3 / das Gebläse zu starten. Drücken Sie erneut, um die Pumpe zu stoppen. Das System verfügt über einen eingebauten Abschalttimer, der die Pumpe 15 Minuten nach dem Start automatisch abschaltet.

Die LED an der Taste JETS 3 / Blower leuchtet, wenn die Massagepumpe aktiviert ist.

Indirekte Funktionen vom Display

Änderung des Temperaturbereichs

Drücken Sie die COOL- oder WARM-Taste gefolgt von LIGHT. Dann erscheint TEMP im Display und RANGE + Auf-/Ab-Pfeil blinkt. Jetzt kann der Temperaturbereich durch Drücken der COOL- oder WARM-Taste geändert werden. BEREICH + Pfeil nach oben = Hoher Bereich und BEREICH + Pfeil nach unten = Niedriger Bereich

Drücken Sie LICHT, um zum Hauptmenü zurückzukehren.

Filterprogramm wechseln

Drücken Sie die COOL- oder WARM-Taste, gefolgt von zweimaligem Drücken von LIGHT. Dann erscheint im Display MODE und READY / REST blinkt. Jetzt kann das Filterprogramm durch Drücken der COOL- oder WARM-Taste gewechselt werden.

Im READY-Modus (Standard) werden die Filterpumpe und das Heizelement kontinuierlich gestartet, um die gewünschte Wassertemperatur aufrechtzuerhalten.

Im RUHE-Modus werden die Filterpumpe und das Heizelement nur während der Filterzyklen und nur zum Erreichen der gewünschten Wassertemperatur gestartet.

Einstellen der Uhr

Drücken Sie die COOL- oder WARM-Taste, gefolgt von 3 Drücken Sie LIGHT. Anschließend erscheinen im Display abwechselnd SET, TIME und die eingestellte Uhrzeit.

Drücken Sie die COOL- oder WARM-Taste, um die Stunden einzustellen. Drücken Sie LICHT, um zu den Minuten zu gelangen. Wenn die Minuten blinken, können sie mit der COOL- oder WARM-Taste eingestellt werden. Drücken Sie LICHT, um zum Hauptmenü zurückzukehren.

Einstellung des Filterzyklus

Drücken Sie die COOL- oder WARM-Taste, gefolgt von 7 Drücken Sie LIGHT. Dann erscheint FLTR im Display und 1 blinkt.

Drücken Sie die COOL- oder WARM-Taste, um BEGN anzuzeigen.

Drücken Sie die COOL- oder WARM-Taste, um die Startzeit einzustellen.

Wenn der Timer eingestellt ist, drücken Sie LIGHT, um auf Minuten umzuschalten, drücken Sie die COOL- oder WARM-Taste, um die Minuten einzustellen.

Drücken Sie zur Bestätigung auf LICHT. Dann erscheinen abwechselnd RUN und HRS.

Drücken Sie die COOL- oder WARM-Taste, um die Dauer des Filterzyklus einzustellen.

Wenn der Timer eingestellt ist, drücken Sie LICHT, um auf Minuten umzuschalten.

Drücken Sie die COOL- oder WARM-Taste, um die Minuten einzustellen.

Drücken Sie zur Bestätigung auf LICHT. Dann erscheinen abwechselnd F1, ENDE und die berechnete Endzeit.

Drücken Sie zur Bestätigung auf LICHT.

Drücken Sie erneut LICHT. Dann erscheint FLTR im Display und 2 blinkt.

Drücken Sie die COOL- oder WARM-Taste. Anschließend erscheint ON oder OFF im Display.

Drücken Sie die COOL- oder WARM-Taste, um auszuwählen, ob der Filterzyklus 2 ein- oder ausgeschaltet werden soll (Ein wird empfohlen).

Drücken Sie die LICHT-Taste zur Bestätigung und wiederholen Sie den Vorgang, um den Filterzyklus 2 zu programmieren.

Wenn der Whirlpool zum ersten Mal aktiviert wird, erscheinen einige verschiedene Konfigurationseinstellungen im Display, danach geht er in die Ausgangsposition. Während des Starts wird PRIMING MODE für ca. 4-6 Minuten angezeigt. Drücken Sie während dieser Zeit die Tasten nicht, bis PRIMING MODE von der Anzeige verschwunden ist. Wenn der PRIMING MODE ausgeschaltet ist, startet das Heizelement und der Whirlpool läuft im Standardprogramm und heizt das Wasser auf die eingestellte Temperatur auf.

Jets 1

Drücken Sie JETS 1, um die Massagepumpe zu starten. Zum Ausschalten erneut drücken. Das System verfügt über einen eingebauten Ausschalttimer, der die Pumpe automatisch für 15 min ausschaltet. nach dem Start. Dies geschieht unter anderem, damit der Whirlpool nicht unnötig läuft.

Das Licht auf der Taste JETS 1 leuchtet, wenn die Massagepumpe aktiviert ist.

Jets 2

Drücken Sie JETS 2, um die Massagepumpe 2 zu starten. Drücken Sie erneut, um die Pumpe auszuschalten. Das System verfügt über einen eingebauten Ausschalttimer, der die Pumpe automatisch für 15 min ausschaltet. nach dem Start. Dies geschieht unter anderem, damit der Whirlpool nicht unnötig läuft.

Das Licht auf der Taste JETS 2 leuchtet auf, wenn die Massagepumpe aktiviert ist.

ZUSATZ

Drücken Sie AUX, um die Massagepumpe 3 / das Blassystem zu starten. Drücken Sie erneut, um die Pumpe auszuschalten. Das System verfügt über einen eingebauten Ausschalttimer, der die Pumpe automatisch für 15 Minuten ausschaltet. nach dem Start. Dies geschieht unter anderem, damit der Whirlpool nicht unnötig läuft.

Das Licht an der Taste AUX / Blow System leuchtet, wenn die Massagepumpe aktiviert ist.

HELL

Drücken Sie LICHT, um die Beleuchtung einzuschalten. Zum Ausschalten erneut drücken. Das System verfügt über einen eingebauten Off-Timer, der die Beleuchtung 4 Stunden nach dem Einschalten automatisch ausschaltet. Dies geschieht unter anderem, damit die Beleuchtung nicht unnötig eingeschaltet wird.

Die Lampe neben der LIGHT-Taste leuchtet auf, wenn die Beleuchtung eingeschaltet ist. Mit jedem Drücken von LIGHT gibt es verschiedene Lichtfunktionen.

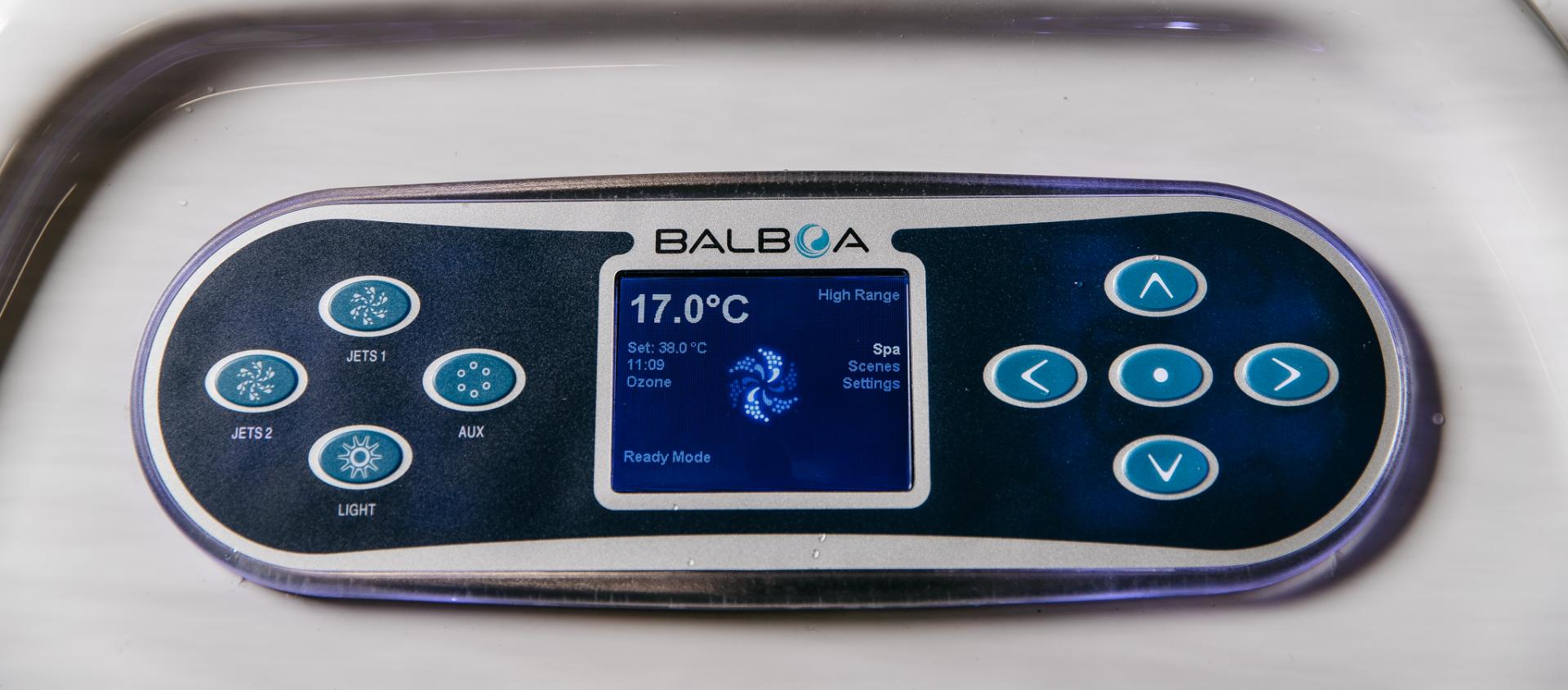

Stellen Sie die Funktionen auf dem Display ein

Auf YouTube können Sie sich ein umfassendes Video zur Verwendung des Bedienfelds ansehen. Suche auf:

Balboa BP2000 Technical Series TP800 Topside Panel Interface.

Navigieren Sie mit den Pfeiltasten rechts neben dem Display, um die gewünschte Funktion auszuwählen. Wenn die Funktion hervorgehoben ist, wird sie durch Drücken der mittleren SELECT-Taste ausgewählt.

Programmierung

Auf dem Navigationsbildschirm können alle Funktionen programmiert und gesteuert werden, zB: allgemeiner Status des Whirlpools, gewünschte und aktuelle Wassertemperatur, Status von Pumpen und Heizung, Temperaturbereiche, Fehlermeldungen, Menüanzeige und Anzeige der Anzeigesperre.

Hohe Reichweite

Niedrige Reichweite

Bereitschaftsmodus (Standardprogramm)

Das System führt eine festgelegte Anzahl von Filterzyklen durch, die unter der Funktion FILTERZYKLEN eingestellt werden. Zusätzlich werden die Filterpumpe und das Heizelement kontinuierlich gestartet, um die gewünschte Wassertemperatur zu halten. So überprüfen Sie, ob das Spa auf das Standardprogramm eingestellt ist: Sehen Sie unter EINSTELLUNGEN nach, ob HEIZMODUS und BEREIT ausgewählt sind.

Ruhezustand

Das System führt eine festgelegte Anzahl von Filterzyklen durch. Das Heizelement wird nur während der Filterzyklen gestartet und wird nur gestartet, um eine Wassertemperatur auf dem eingestellten Niveau zu erreichen.

Filterzyklen einstellen

Die Filterpumpe und das Ozonreinigungssystem werden während eines Filterzyklus aktiviert. Zu Beginn jedes Filterzyklus werden alle Pumpen und der Lüfter aktiviert. Nach ca. 30 Sekunden. schaltet den Lüfter aus. Nach 5min. stoppt Pumpe 1 und 2. Filterzyklus kann individuell eingestellt werden, beginnend zu einer bestimmten Zeit und mit einer bestimmten Länge. Das Ende des Filterzyklus wird auf dem Display angezeigt. Es können 2 Filterzyklen programmiert werden.

Die Länge jedes Filterzyklus kann von 1 bis 12 Stunden pro programmiert werden. Zeitzone (die Standardeinstellung ist 2 Stunden). Außerdem können Sie wählen, ob der Filterzyklus nur während der Tag- oder Nachtzone oder in beiden Zeitzonen laufen soll. Kaufen Sie hier Ihren Outdoor-Spa.
